ДЕЛАЕМ Контроллер Отбора Мощности

[jeriho]

Смотрю, многие делают гены высоковольтные ( 200- 300 В.), а работают они на акб. Поэтому имеет смысл не садить гену на акб, а излишки на балласт, а наоборот, ступенчато нагружать гену тэнами, а "излишки" в акб. Как я это вижу: снимаем вах гены ( по любому, для подбора винта) Теперь мы знаем, что при 50 об. ( к цифрам не придерайтесь, они с потолка, главное- суть) U= 50В. и мощность винта позволяет снять ток в 5А. Т.е. при 50В. подключаем R=10Ом. При 100В гену можно нагрузить и 30А. т.е. R=3,3 Ом. С тремя тэнами разной мощности, можно получить 7 разных сопротивлений, т.е. 7 ступеней нагрузки, а с четырьмя, аж 15! При этом поддерживать кпд около 80%. Схемотехнически это будет не оч. сложно, имхо. Если кому надо, могу набросать схемку, а дальше подкорректируем.

[valeriyvalki]

надо, и думаю многим будет надо

[jeriho]

Вот так я это представляю.Пока идёт заряд акб или он нагружен, ток с гены идёт в акб. U начинает достигать 14В ( 28; 56) импульсы становятся короче ( стабилизация ) на входе U поднимается. Достигнув какого-то предела, в работу включается левый шим практически без обратной связи; поддерживая U 30-50В( пределы взяты с потолка). Как только U переваливает за 50В. полевик полностью открыт и в работу вступает след. шим( не схеме не показан) с пределами 50-80В и так далее. Предоставьте реальную ВАХ гены чтоб прикинуть что да как...

[valeriyvalki]

jeriho,мне уже нравится твой ход мысли,я полевиком разрывал минус по цепи, твоё решение мне нравится больше., с 494 я немного знаком,я на ней делал инвертор, а вот драйвер на твоей схемке это что?. И еще чтобы ветряк нормально работал нужно чтобы ветряк разогнался и достигнув скажем напряжения на гене вольт 60-80, только тогда отбирать от него энергию на заряд 24v акб , чтобы он работал в импульсе.В противном случае если не давать ветряку разогнаться, а просто нагружать ветряк акб и тенами, он не выплюнет нам своей мощности, он будет давится, ну как то так объяснил.

[jeriho]

Сообщение от valeriyvalki

а вот драйвер на твоей схемке это что?

Это драйвер. На счет разгона- без проблем, поставим компаратор который включит заряжалку при 40-60В. Дело в том, что N-канальные мосфеты с управлением по+ не используют потому, что для его полного открытия в затвор нужно подать U выше Uпитания! Вот для этого и нужен драйвер верхнего плеча с вольтдобавкой. Цена его около одного евро.

[valeriyvalki]

ок,спасибо за инфу

[jeriho]

Сообщение от Сергей

Делать будем чего нибудь, или нет?
Может у кого-то что-то уже есть, или на стадии изготовления, или на стадии тестирования, прошу продолжить эту тему так как вопрос довольно болезненный.

Для кого? (болезненный) Посмотрите эту тему сначала!!! Сей девайс нужен троим людям: Сергею, Лексу и valeriyvalki! Всё!!! Ну предположим, что схему состряпаем, а кто её будет собирать и тестировать в реальных условиях? Сырая ни кому не нужна- подавайте проверенную... Щаз.з.з.. Есть конечно симуляторы( у меня LTspice), но кому хочется в ручную прописывать модели? Как-то так

[valeriyvalki]

я не думаю что нам троим,многие сейчас переделывают асинхронник под гену без перемотки статора, вот здесь и понадобится такой ящик с умным вложением, я например высоковольтные схемы не делал, вот почему и спрашиваю совета в знатоков.

[valeriyvalki]

вот здесь надыбал дебаты о контролёрах http://el-shema.ru/forum/10-51-1
может натолкнет на мысль вот такая схемка http://peling.ru/forum/?mingleforuma...124#postid-176
она с этого форума

[slav]

Нужны такие !!!

http://www.compeljournal.ru/enews/2013/2/2

Добавлено через 3 минуты

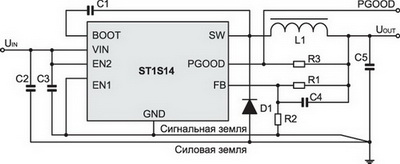

Вот на таком неплохо получается - L4977A

http://www.compeljournal.ru/images/a...189/ris_8e.jpg
