Механик-Шурик · 01.05.2019, 00:36

KAA,

здесь запрещено писать эти три буквы! иначе чёрный список!

Механик-Шурик · 04.05.2019, 22:47

Вот смотрите ЧТО делают гироскопические силы на ветряке (вал 100мм !!)
этого можно было бы избежать если защита ветряка была бы не уводом в сторону...

Георгий · 13.05.2019, 08:18

Добрый день добрым Людям.

Есть вопрос, кто может, прошу ответить.

Есть трёхфазный мотор на 380 вольт, б/у, на вид 4 кВт. (табличка закрашена), на вес около 50 кг., один подшипник в крышке прокручивается (большая выработка).
Вытащил ротор.
Сердечник статора имеет 36 продольных отсеков (сердечников), щель между ними 3 мм., длинна сердечника 124 мм.

На роторе видны 34 скошенных полоски (шириной, примерно по 10 мм.),
длинна 124 мм.,
диаметр, примерно, 120 мм.

Обмотка целая, трёхфазная, сопротивление каждой по 0,3 ома диаметр провода примерно 1 мм.

Вопрос: если сточить ротор под магниты и приклеить их косо, как идут полоски, больше ничего не переделывая, получиться ли генератор и с какими характеристиками?
Или всё же, снять обмотку, сердечник статора, отколов его на 10 мм, под два магнита и намотать трёхфазную обмотку. Обрезать (укоротить) под его размер ротор, сточить и наклеить магниты и на основе этого собирать генератор?

Магниты 50х10х10х мм. 50 штук, пришли из китая.

Есть ещё мотор на 11 кВт. Но он громоздкий.

KAA · 13.05.2019, 16:19

Лучше таки сточить ротор побольше и напрессовать на него втулку. На сколько полюсов обмотка? Или частота вращения какая указана на шильдике прочитается?

Механик-Шурик · 15.05.2019, 10:39

Цитата:

Сообщение от Георгий

один подшипник в крышке прокручивается (большая выработка)

"лечится" просто - снять получившийся буртик посадки в крышке (сделать глубокую фаску), а обойму подшипника облудить припоем, если зазор больше 5соток. или зацинковать.

Георгий · 19.05.2019, 19:13

Простите, обмотка не 0.3 ома, а 3 ома, минус сопротивление щупов, примерно 0, 6 ом.
KAA, Лучше таки сточить ротор побольше и напрессовать на него втулку.

Ротор просто наверное сточить на высоту магнитов. И укоротить до 10 сантиметров, чтобы магниты вошли в два ряда.

Статор надо перемотать, я думаю, вытащив пластины, и отколоть на 10 см. Ген нужен трёхфазный. Может кто мотал обмотки, для магнитов в один сантиметр? Аккурат ширина зазора с сердечником = 1 сантиметру.

ИГОРЬ 77 · 19.05.2019, 20:53

Цитата:

Сообщение от Георгий

длинна 124 мм.,
диаметр, примерно, 120 мм.

Цитата:

Сообщение от Георгий

Магниты 50х10х10х мм. 50 штук,

Георгий, Вложи в статор пару магнитов в 1 ряд и сфотографируй с торца, чтобы и катушки было видно. Посмотрим как намотан статор и как можно расположить магниты.

Serj · 21.05.2019, 01:54

Цитата:

Сообщение от Георгий

Есть трёхфазный мотор на 380 вольт, б/у, на вид 4 кВт.

Портрет статора с обмоткой можно ?

Механик-Шурик · 27.05.2019, 09:35

вот тоже ветряк для отопления-

Георгий · 27.05.2019, 19:59

Добавлено через 2 минуты

Добавлено через 6 минут

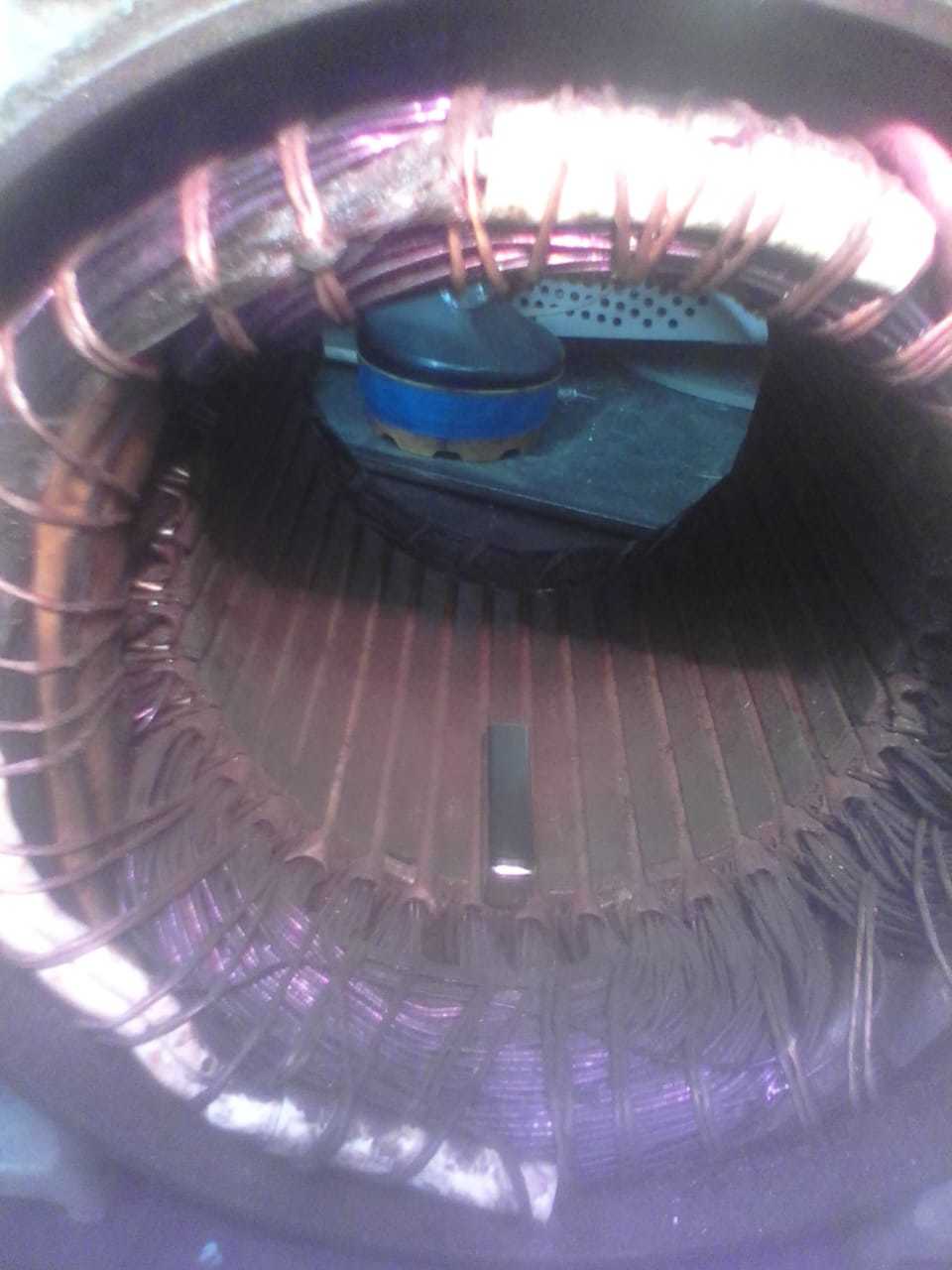

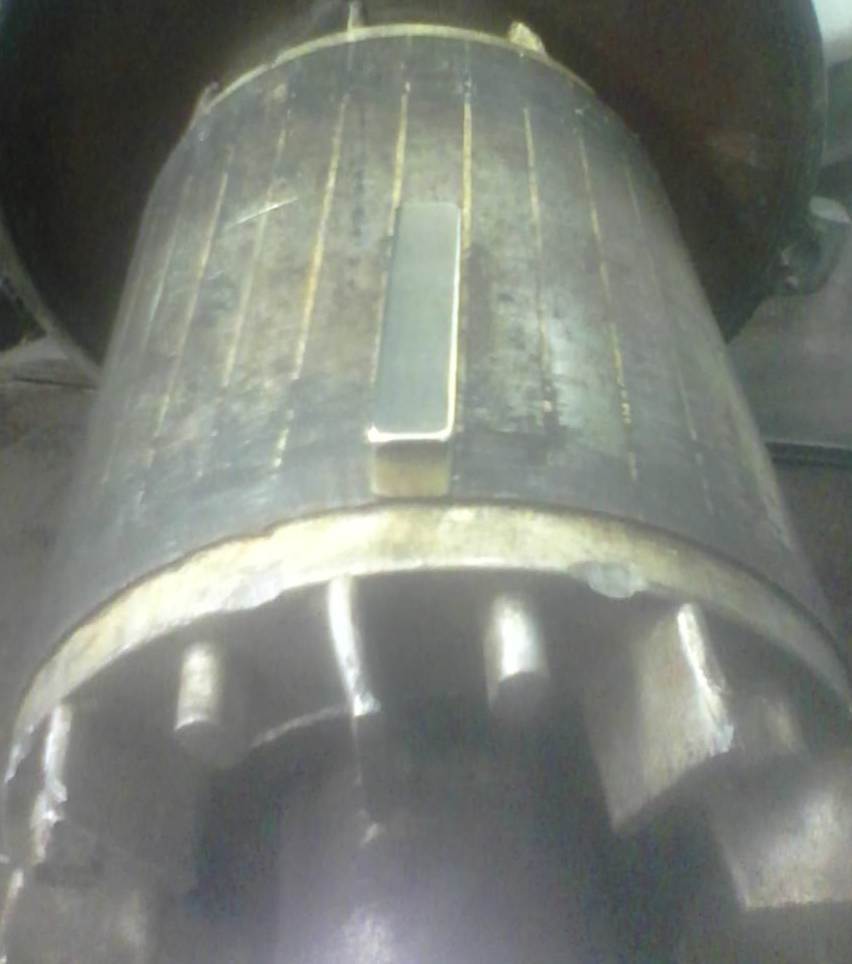

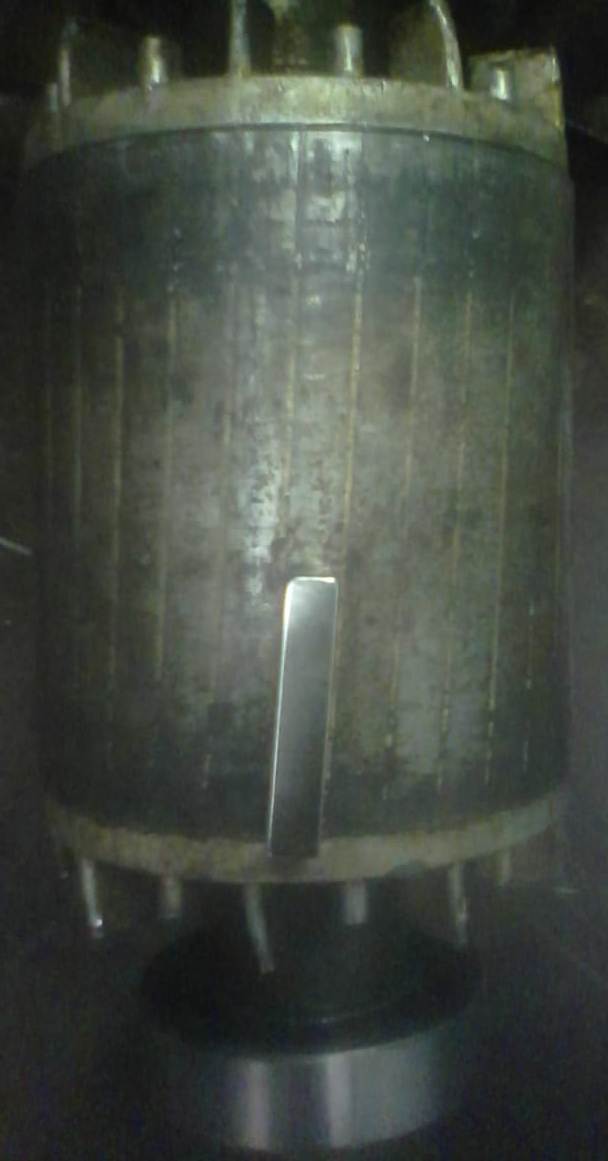

Не знаю, как тут ставить фото нормально. Получилось вот так.
Ещё обещали движок подогнать. Посмотрю, что за движок.
Можно ли, не перематывая статор, собрать ген? Сточить, если получится, ротор и наклеить магниты, по полоскам, со смещением. Магнитов не хватит....
